Wilo-DrainLift XL

Sistema de elevación de aguas residuales con 2 bombas integradas

Aguas sucias y residuales

Sistemas de elevación de aguas y bombas para aguas residuales aptas para cada campo de aplicación.

El sencillo método de eliminar las aguas residuales conduciéndolas hasta el alcantarillado por la acción de la gravedad no siempre es viable. En aquellos casos en que no lo es, los sistema de elevación de aguas o las bombas especiales para aguas residuales de Wilo ofrecen una solución fiable.

Catálogo del Producto

Wilo-DrainLift XL

Sistema de elevación de aguas residuales con 2 bombas integradas


Aplicación

Sistema de elevación para aguas residuales para el drenaje de viviendas y edificios comerciales (p. ej. restaurantes, grandes almacenes etc.). Las aguas residuales no depuradas que no pueden verterse al sistema de alcantarillado aprovechando la pendiente natural y las aguas residuales de sanitarios que están por debajo del nivel de anegación deben introducirse al alcantarillado público mediante un sistema de elevación de aguas automático, según las normas DIN EN 12056/DIN 1986-100. Las aguas residuales que contienen aceites minerales o componentes explosivos deben pasar por separadores de aceite o gasolina, las aguas residuales que contienen grasas por separadores de grasas y las que contienen arena por desarenadores. En los casos en los que la entrada al sistema de elevación de aguas no pueda interrumpirse durante el funcionamiento normal, es preciso equipar un sistema de elevación de aguas con un segundo dispositivo de impulsión con la misma potencia y que se conecte automáticamente en caso de necesidad (DIN EN 12050‐1 A1).

Particularidades/ventajas del producto

  • Flexible gracias a la conexión de entrada giratoria y ajustable en altura


  • Funcionamiento sencillo gracias al cuadro controlado por menús


  • Clapeta antirretorno integrada


  • Fiabilidad gracias a un elevado volumen de conmutación y una eficaz detección de nivel


  • Funcionamiento continuo (S1) apropiado mediante la utilización de motores autorrefrigerantes


    • Technical data

  • Alimentación eléctrica 3~400 V, 50 Hz

  • Potencia absorbida P1 de 3 a 5,3 kW, según el tipo

  • Longitud de cable de la instalación hasta el cuadro 4 m/cable con enchufe de 1,5 m

  • Modo de funcionamiento S1 / S3 ‐ 60%

  • Temperatura máx. del fluido de impulsión 40 °C, por poco tiempo 60 °C

  • Temperatura ambiente máx. de 40 °C

  • Paso libre 40 mm

  • Conexión de impulsión DN 80

  • Conexión de entrada DN 100 / DN 150

  • Conexión de ventilación DN 70

  • Nivel de entrada mín. (nivel de instalación hasta la mitad de la entrada) 700 mm

  • Tipo de protección (sin cuadro) IP 67

  • Volumen bruto del depósito de 380 l

  • Volumen de arranque de 260 l

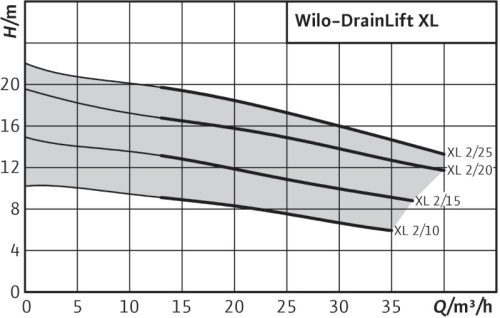

    • Curva Característica
