Wilo-DrainLift M

Sistema de elevación de aguas fecales con 1 ó 2 bombas integradas

Aguas sucias y residuales

Sistemas de elevación de aguas y bombas para aguas residuales aptas para cada campo de aplicación.

El sencillo método de eliminar las aguas residuales conduciéndolas hasta el alcantarillado por la acción de la gravedad no siempre es viable. En aquellos casos en que no lo es, los sistema de elevación de aguas o las bombas especiales para aguas residuales de Wilo ofrecen una solución fiable.

Catálogo del Producto

Wilo-DrainLift M

Sistema de elevación de aguas fecales con 1 ó 2 bombas integradas


Aplicación

Sistema de elevación para aguas residuales para el drenaje de viviendas y edificios comerciales (p. ej. restaurantes, grandes almacenes etc.). Las aguas residuales no depuradas que no pueden verterse al sistema de alcantarillado aprovechando la pendiente natural y las aguas residuales de sanitarios que están por debajo del nivel de anegación deben introducirse al alcantarillado público mediante un sistema de elevación de aguas automático, según las normas DIN EN 12056/DIN 1986-100. Las aguas residuales que contienen aceites minerales o componentes explosivos deben pasar por separadores de aceite o gasolina, las aguas residuales que contienen grasas por separadores de grasas y las que contienen arena por desarenadores. En los casos en los que la entrada al sistema de elevación de aguas no pueda interrumpirse durante el funcionamiento normal, es preciso equipar un sistema de elevación de aguas con un segundo dispositivo de impulsión con la misma potencia y que se conecte automáticamente en caso de necesidad (DIN EN 12050‐1 A1).


Particularidades/ventajas del producto

  • Instalación compacta


  • Fácil montaje gracias a su peso reducido y gran volumen de suministro


  • Flexible gracias a las entradas libremente seleccionables


  • Con seguridad de funcionamiento gracias a la protección de motor térmica integrada y a la alarma independiente de la red


    • Technical data

  • Alimentación eléctrica 1~230 V, 50 Hz o 3~400 V, 50 Hz

  • Potencia absorbida P1 = 1,3 kW

  • Longitud de cable de la instalación hasta el cuadro 4 m/cable con enchufe de 1,5 m

  • Modo de funcionamiento S3-15 %, 80 s

  • Temperatura máx. del fluido de impulsión 40 °C, por poco tiempo (3 min.), 60 °C

  • Temperatura ambiente máx. de 40 °C

  • Paso libre 45 mm

  • Conexión de impulsión DN 80

  • Conexión de entrada DN 40 / DN 100 / DN 150

  • Conexión de ventilación DN 70

  • Nivel de entrada mín. (nivel de instalación hasta la mitad de la entrada) 180 mm

  • Tipo de protección (sin cuadro) IP 67

  • Volumen bruto del depósito de 62 l a 115 l, según el tipo

  • Volumen de conmutación de 24 l a 40 l, según el tipo

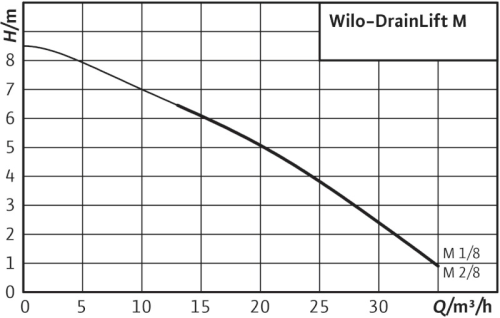

    • Curva Característica
