Sistemas compactos de elevación de aguas fecales con bomba integrada

Aplicación

Sistema de elevación de aguas fecales listo para la conexión que cumple todos los requisitos según DIN EN 12050-1. Para la impulsión de aguas residuales no depuradas que no se pueden verter al sistema de alcantarillado aprovechando la pendiente natural. El equipo Wilo‐DrainLift S cumple la normativa DIN EN 12050‐1 y DIN EN 12056. Sus mínimas dimensiones, unidas a una superficie de instalación óptima, facilitan las múltiples posibilidades de aplicación para:

Montaje posterior de duchas, aseos, saunas, etc.

Instalación de sanitarios en sótanos

Ampliación/saneamiento de viviendas y edificios

Agrupación innovadora de distintas posibilidades de montaje de los sistemas de elevación de aguas fecales en una instalación, p. ej.:

Conexión directa al sanitario

Desagüe de espacios individuales

Instalación delante de una pared/montaje en la pared

Se puede instalar de las siguientes maneras:

Como sistema de elevación de aguas fecales convencional para conectar un WC mural o de pie o bien para el desagüe completo del espacio. La instalación tiene unas dimensiones tan reducidas que sólo se necesita un mínimo espacio. En combinación con instalación de pared/montaje en la pared como sistema de elevación de aguas fecales; incluido en sistemas convencionales de instalación de pared, en el montaje en la pared, así como en perfiles de pie.

Indicación:

La instalación se debe poder montar y desmontar libremente después del alicatado. Observe las indicaciones de montaje y los accesorios.

Particularidades/ventajas del producto

Instalación compacta, posibilidad de instalación de pared

Instalación posterior para el desagüe de duchas, sanitarios, o bien otros puntos de desagüe

Fácil montaje gracias a su peso reducido y gran volumen de suministro con válvula antirretorno incluida.

Flexible gracias a las entradas libremente seleccionables

Funcionamiento seguro gracias a un fiable registro neumático del nivel

Technical data

Alimentación eléctrica 1~230 V, 50 Hz o 3~400 V, 50 Hz

Potencia absorbida P1 de 1,1 a 1,25 kW, según el tipo

Longitud del cable de la instalación hasta el cuadro/enchufe 4 m

Modo de funcionamiento S3-15 %, 120 s

Temperatura máx. del fluido de impulsión 35 °C, por poco tiempo 60 °C

Temperatura ambiente máx. de 40 °C

Paso libre 40 mm

Conexión de impulsión DN 80

Conexión de entrada DN 40 / DN 100 / DN 150

Conexión de ventilación DN 70

Nivel de entrada mín. (nivel de instalación hasta la mitad de la entrada) 180 mm

Tipo de protección (sin cuadro) IP 67

Volumen bruto del depósito 45 l

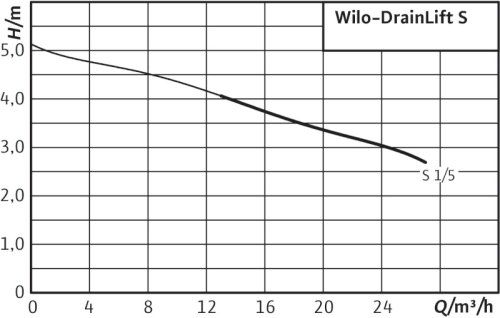

Curva Característica
